異徑Y型過濾器是一種入口(kou)公稱直(zhi)徑比出(chu)口(kou)公稱直(zhi)徑大一到三個規格，適合安(an)裝在(zai)兩個不(bu)同管徑的管道(dao)之間過(guo)濾液體(ti)(ti)物(wu)料(liao)中所含的固體(ti)(ti)顆粒(li)物(wu)，從而保證泵正(zheng)常(chang)運行(xing)的變徑Y型過(guo)濾器(qi)，其殼體(ti)(ti)材(cai)料(liao)選用符合現行(xing)《石(shi)油(you)化工管道(dao)設計器(qi)材(cai)選用通則(ze)》SH/T 3059-2012的規定(ding)，常(chang)用材(cai)質有(you)碳素鋼(gang)、低合金鋼(gang)、不(bu)銹鋼(gang)等，一般應(ying)根據介質對材(cai)料(liao)的腐蝕情況來選擇。
異(yi)徑Y型過濾(lv)(lv)器濾(lv)(lv)網一般由圓孔(kong)或(huo)方(fang)孔(kong)篩板和金屬(shu)絲編織方(fang)孔(kong)篩網組成，其也可采(cai)用楔(xie)形(xing)篩網，它是由楔(xie)形(xing)條與(yu)(yu)(yu)垂直排(pai)列的支撐桿焊接，形(xing)成連續、均(jun)勻(yun)的條狀縫隙(xi)，通過控制縫隙(xi)間隔(ge)來達到過濾(lv)(lv)目的，與(yu)(yu)(yu)常規濾(lv)(lv)網相比(bi)，具有防堵(du)塞(sai)功(gong)能好、容易(yi)清洗(xi)、強度更高(gao)，使用時間更長(chang)等優點。本(ben)產品采(cai)用碳鋼與(yu)(yu)(yu)低合金鋼制作的，其外表面噴涂(tu)有防銹底漆及面漆。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | 20 | S30408 | S30403 | S31608 | S31603 |
| 2 | 濾 座 | Q235B | S30408 | S30403 | S31608 | S31603 |
| 3 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
| 4 | 法 蘭 | A105 | S30408 | S30403 | S31608 | S31603 |
| 5 | 墊 片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | ||||
| 6 | 法 蘭 蓋 | Q235B | S30408 | S30403 | S31608 | S31603 |
| 7 | 排放螺塞 | 304 | 304 | 304L | 316 | 316L |
| 8 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
| 9 | 螺 母 | 30CrMoA | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 水壓試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收 | ||||
| 法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收 | ||||
| 濾網目數 | 2目 ~ 600目 | ||||
| 適用溫度 | -80℃ ~ 540℃ | ||||

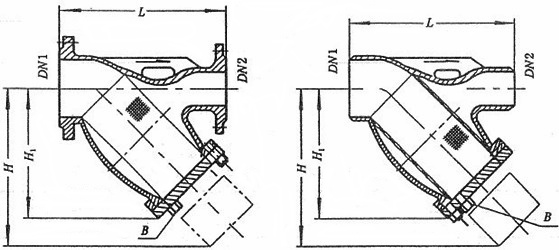

| 公稱壓力 PN | 公稱直徑 DN1×DN2 | 結構尺寸 | B (in) | 有效過濾 面積(m2) | ||
| L(mm) | H1(mm) | H(mm) | ||||
| 20 (Class150) 50 (Class300) | 40×32 | 320/320 | 238/250 | 367/367 | R ? | 0.00520 |
| 50×40 | 300/360 | 240/254 | 339/354 | R ? | 0.00630 | |
| 80×50 | 380/400 | 307/317 | 438/438 | R ? | 0.01270 | |
| 80×65 | 380/400 | 307/317 | 438/438 | R ? | 0.01270 | |
| 100×65 | 450/520 | 349/378 | 495/523 | R ? | 0.01800 | |
| 100×80 | 450/520 | 349/378 | 495/523 | R ? | 0.01800 | |
| 150×100 | 580/620 | 424/461 | 608/636 | R ? | 0.03300 | |
| 200×100 | 700/720 | 520/542 | 750/750 | R ? | 0.05400 | |
| 200×150 | 700/720 | 520/542 | 750/750 | R ? | 0.05400 | |
| 250×200 | 800/820 | 606/633 | 877/877 | R ? | 0.07800 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||
