貧碳酸鹽液加壓泵為單級兩端支撐臥式離心泵。該泵設計正常流量為718m3/h；額定流量898m3/h；揚程65m；軸功率241kW；轉速為985r/min；正常入口壓力0.202MPa；出口壓力1.104MPa。開車以來裝置多次出現啟動G-6327泵時，流量、壓力基本符合設計要求，流量700m3/h左右，泵(beng)出口壓力0.6MPa 左右。在啟動10min后，泵(beng)流(liu)量急劇下降，泵(beng)不能正常運行。
在泵(beng)(beng)(beng)出現(xian)上(shang)述問題(ti)后，裝置對泵(beng)(beng)(beng)進(jin)行了(le)解體(ti)檢(jian)查(cha)，發現(xian)該泵(beng)(beng)(beng)各部件(jian)全(quan)部完(wan)好，只是(shi)在入(ru)口(kou)過(guo)濾器(qi)濾網表面布滿一層暗紅色碳酸鹽結晶。對泵(beng)(beng)(beng)的(de)(de)所有(you)配合間隙進(jin)行測量，也全(quan)部符合設(she)計要求，針對此種情況，然后把檢(jian)查(cha)目標定在了(le)泵(beng)(beng)(beng)入(ru)口(kou)過(guo)濾器(qi)上(shang)。泵(beng)(beng)(beng)吸入(ru)管線上(shang)的(de)(de)過(guo)濾器(qi)是(shi)為了(le)避免粘附在管壁(bi)上(shang)的(de)(de)殘留顆粒進(jin)入(ru)設(she)備和工藝結碳造成的(de)(de)影響(xiang)，進(jin)一步阻(zu)止雜(za)質顆粒進(jin)入(ru)泵(beng)(beng)(beng)腔，引起(qi)過(guo)流部件(jian)不必要的(de)(de)磨損和發熱(re)而設(she)置的(de)(de)。

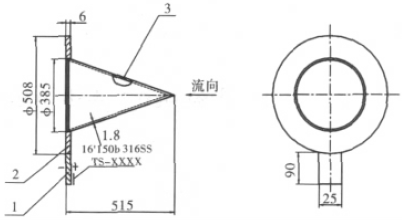

該泵入口采用開車時的臨時尖頂錐形型過濾器，該(gai)過濾器具(ju)有體(ti)(ti)積小(xiao)、重量輕、結構簡單、拆裝(zhuang)、清洗方便(bian)等優點，但(dan)其過濾面積小(xiao)，流(liu)體(ti)(ti)阻(zu)力較大。其規格為16”、150LB，材質316SS，見圖1。
圖1 貧碳酸(suan)鹽液加壓泵(beng)入口(kou)臨時過(guo)濾器(qi)
該(gai)泵(beng)其輸(shu)送介質(zhi)為貧碳(tan)酸鹽液，操作(zuo)溫(wen)度為124℃，最高工作(zuo)壓(ya)力(li)1.104MPa，級間(jian)(jian)耐磨(mo)環(huan)設計間(jian)(jian)隙(xi)(xi)為0.64～0.74 mm，同時該(gai)泵(beng)的(de)安裝(zhuang)操作(zuo)維護(hu)手冊中要求(qiu)(qiu)，泵(beng)的(de)入口過(guo)(guo)濾器有(you)效過(guo)(guo)濾面(mian)積應(ying)為入口管(guan)面(mian)積的(de)2.5～3 倍(bei)。為了(le)不(bu)過(guo)(guo)多地影響過(guo)(guo)濾器的(de)有(you)效過(guo)(guo)濾面(mian)積，保證泵(beng)吸入口流(liu)量的(de)變化在泵(beng)的(de)要求(qiu)(qiu)范圍之內，同時選擇的(de)過(guo)(guo)濾網(wang)可(ke)攔截的(de)雜(za)質(zhi)粒徑(jing)尺寸(cun)應(ying)小于耐磨(mo)環(huan)的(de)最小設計間(jian)(jian)隙(xi)(xi)，即小于0.64 mm，以達(da)到雜(za)質(zhi)能順利通過(guo)(guo)間(jian)(jian)隙(xi)(xi)而不(bu)對耐磨(mo)環(huan)造成損壞(huai)的(de)目的(de)。
根(gen)據臨時過(guo)濾器的技術資料查(cha)(cha)得該(gai)過(guo)濾器目(mu)數為30目(mu)/in，查(cha)(cha)表1得30目(mu)/in可攔截粒徑為0.614mm，滿足最小(xiao)設(she)計間隙要求(qiu); 查(cha)(cha)表得該(gai)過(guo)濾器的有效(xiao)過(guo)濾面積為0.1677m2。
過流管道截面積為：
A=πr2=3.14×0.1925×0.1925=0.1164m2
式中：
A——過流管道截面積，m2
r——過流管道截面半徑，m
有效過濾面積與過流管道截面積的比值為0.1677/0.1164=1.44。
由以(yi)上計(ji)算可知該(gai)臨時(shi)過濾器(qi)雖(sui)然滿足了雜質粒(li)徑小于耐(nai)磨環的最小設計(ji)間隙的要求(qiu)，但是有效(xiao)過濾面積太小，沒有獲得充分的有效(xiao)過濾面積，不(bu)符合泵的安裝操(cao)作維護手冊中(zhong)的要求(qiu)。
