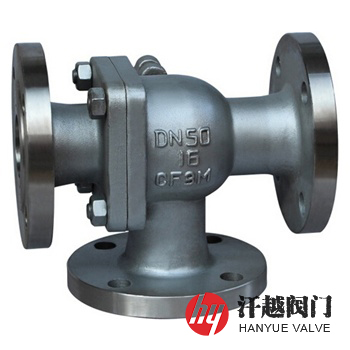

L型三通球閥的(de)(de)(de)閥體(ti)上有三(san)個流(liu)體(ti)通(tong)(tong)(tong)道(dao)，球體(ti)連(lian)通(tong)(tong)(tong)了兩(liang)(liang)個垂(chui)直交(jiao)叉(cha)成90度方向的(de)(de)(de)流(liu)道(dao)，形(xing)狀(zhuang)呈L形(xing)，其(qi)主要(yao)適用于(yu)(yu)管路中介(jie)質流(liu)向的(de)(de)(de)切(qie)(qie)換，它以(yi)中間的(de)(de)(de)入口(kou)(kou)端(duan)(duan)(duan)(duan)作為公共端(duan)(duan)(duan)(duan)，可(ke)(ke)連(lian)接另外(wai)兩(liang)(liang)出(chu)口(kou)(kou)端(duan)(duan)(duan)(duan)的(de)(de)(de)任一端(duan)(duan)(duan)(duan)(即能(neng)夠(gou)使相互垂(chui)直的(de)(de)(de)兩(liang)(liang)個流(liu)道(dao)接通(tong)(tong)(tong))，但(dan)不(bu)能(neng)同時(shi)將進、出(chu)口(kou)(kou)兩(liang)(liang)端(duan)(duan)(duan)(duan)的(de)(de)(de)流(liu)體(ti)截斷(duan)，也不(bu)可(ke)(ke)以(yi)用于(yu)(yu)兩(liang)(liang)出(chu)口(kou)(kou)通(tong)(tong)(tong)道(dao)的(de)(de)(de)連(lian)通(tong)(tong)(tong)。該(gai)閥通(tong)(tong)(tong)過驅(qu)動裝置帶(dai)動球體(ti)轉動90°角則(ze)可(ke)(ke)將進料(liao)口(kou)(kou)的(de)(de)(de)物料(liao)從左(zuo)出(chu)料(liao)口(kou)(kou)切(qie)(qie)換至(zhi)右(you)出(chu)料(liao)口(kou)(kou)，反(fan)之亦然。本產品公稱(cheng)尺(chi)寸不(bu)大(da)于(yu)(yu)DN200的(de)(de)(de)通(tong)(tong)(tong)常(chang)采用兩(liang)(liang)閥座(zuo)，浮動球結構(gou)(gou)設(she)計，密封座(zuo)分別置于(yu)(yu)兩(liang)(liang)側(ce)的(de)(de)(de)出(chu)料(liao)口(kou)(kou)處，而對于(yu)(yu)公稱(cheng)尺(chi)寸大(da)于(yu)(yu)DN200則(ze)要(yao)做成固定球，浮動閥座(zuo)的(de)(de)(de)型(xing)式，具有外(wai)型(xing)美(mei)觀、結構(gou)(gou)緊湊合理、密封性能(neng)好及較低的(de)(de)(de)操作扭矩等特點。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 2 | 閥 蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SST+HF | ||||
| 4 | 球 體 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 螺 柱 | ASTM A193 B7 | ASTM A193 B8 | ASTM A193 B8 | ASTM A193 B8M | ASTM A193 B8M |
| 8 | 螺 母 | ASTM A194 2H | ASTM A194 8 | ASTM A194 8 | ASTM A194 8M | ASTM A194 8M |
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或按訂貨合同要求 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598 | ||||

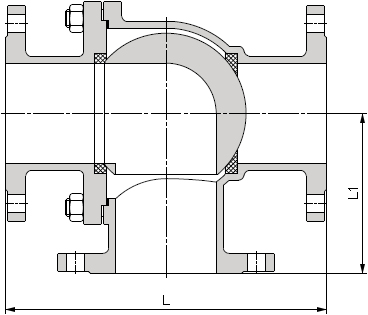

| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | ||
| L | L1 | L | L1 | ||||
| 150 | 1 | 180 | 90 | 150 | 4 | 320 | 160 |
| 1 ? | 200 | 100 | 5 | 380 | 190 | ||
| 1 ? | 220 | 110 | 6 | 440 | 220 | ||
| 2 | 240 | 120 | 8 | 550 | 275 | ||
| 2 ? | 260 | 130 | 10 | 670 | 335 | ||
| 3 | 280 | 140 | 12 | 720 | 425 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠三通球閥系列產(chan)品，咨詢時煩(fan)請注明規格型號，或說明公(gong)稱通徑、公(gong)稱壓力、閥體(ti)和內件(jian)材質、使用(yong)介(jie)質、工(gong)作溫(wen)度(du)及驅動方式(shi)等。本(ben)產(chan)品只能連接(jie)相(xiang)互正(zheng)交的兩條(tiao)管(guan)道，不能同時保持(chi)第三(san)條(tiao)管(guan)道的相(xiang)互連通，只起分配作用(yong)。
