夾套球閥是一種殼體(ti)上(shang)焊裝有(you)一環繞于閥體(ti)外(wai)且設有(you)一熱源(yuan)入口(kou)和(he)出口(kou)的(de)(de)(de)保溫(wen)夾(jia)套(tao)(tao)，用于管(guan)線輸送易于結晶的(de)(de)(de)物料和(he)黏稠介質的(de)(de)(de)球(qiu)閥。該閥一般都做成側(ce)裝式、整體(ti)式閥體(ti)、浮動球(qiu)結構(gou)，無中部法蘭(lan)(lan)(lan)和(he)左(zuo)、右體(ti)連接(jie)，減(jian)少了泄漏率(lv)，端部連接(jie)法蘭(lan)(lan)(lan)采用變徑加大(da)法蘭(lan)(lan)(lan)，增加了夾(jia)套(tao)(tao)內(nei)部的(de)(de)(de)空間(jian)，從而使它有(you)足夠的(de)(de)(de)熱源(yuan)來防止介質凝固或(huo)結晶，保持流體(ti)流動特性，避免閥門堵(du)塞和(he)開關(guan)失靈(ling)。其法蘭(lan)(lan)(lan)螺蓋的(de)(de)(de)設計為(wei)連接(jie)采用螺紋緊配，加墊(dian)片密封(feng)，安(an)裝時再加上(shang)管(guan)道的(de)(de)(de)法蘭(lan)(lan)(lan)及墊(dian)片，可達(da)到(dao)雙重密封(feng)的(de)(de)(de)效(xiao)果(guo)。本產品通常在夾(jia)套(tao)(tao)內(nei)注入蒸汽或(huo)導熱油，也可根(gen)據(ju)用戶需要流通冷卻(que)水或(huo)冷氣等，使整個閥門升(sheng)溫(wen)或(huo)降(jiang)溫(wen)，以達(da)到(dao)所(suo)需要的(de)(de)(de)溫(wen)度。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 4 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 保溫夾套 | Q235B | 304 | 304 | 304 | 304 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | JB/T 13458、GB/T 12221、ASME B16.10 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||

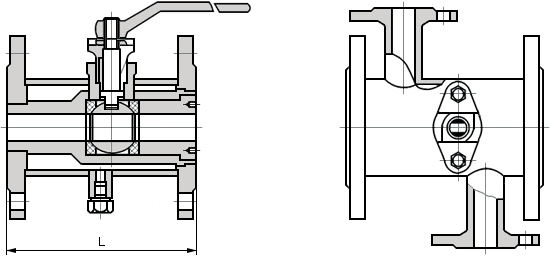

| 公稱壓力 PN(MPa) | 公稱尺寸 DN(mm) | 連接端規格 A×B(mm) | 結構長度 L(mm) | 公稱壓力 PN(MPa) | 公稱尺寸 DN(mm) | 連接端規格 A×B(mm) | 結構長度 L(mm) |
| 1.6 | 15 | 15×32 | 108 | 1.6 | 65 | 65×100 | 203 |
| 15 | 15×40 | 108 | 80 | 80×125 | 229 | ||
| 20 | 20×40 | 117 | 100 | 100×150 | 254 | ||
| 25 | 25×50 | 127 | 125 | 125×200 | 267 | ||
| 32 | 32×50 | 140 | 150 | 150×200 | 292 | ||
| 40 | 40×65 | 165 | 150 | 150×250 | 292 | ||
| 40 | 40×80 | 165 | 200 | 200×250 | 330 | ||
| 50 | 50×80 | 178 | 200 | 200×300 | 330 | ||
| 表中A表示法蘭內徑的公稱尺寸，B表示法蘭其他尺寸的公稱尺寸。如需其他規格參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠保溫球閥系(xi)列產品(pin)，咨(zi)詢時煩請注明型(xing)號規格(ge)，或提(ti)供公稱通徑、公稱壓力(li)、閥體和內件材質(zhi)(zhi)、使用介質(zhi)(zhi)、工作溫度及(ji)驅動(dong)(dong)(dong)方式(手動(dong)(dong)(dong)、蝸輪蝸桿傳動(dong)(dong)(dong)、氣(qi)動(dong)(dong)(dong)、電動(dong)(dong)(dong)、液動(dong)(dong)(dong)等)。
