SRB系列石油化工泵用籃式過濾器有(you)法蘭連接(jie)、對焊連接(jie)和承插焊連接(jie)三種，閥體材質(zhi)有(you)20#、304、304L、316、316L，口徑為(wei)DN15-DN600，壓力1.0MPa-10MPa，是煉油裝(zhuang)置常用(yong)的設備，用(yong)于脫除流體中(zhong)的固(gu)定雜質(zhi)，以保護主要設備的正常運行。通常設置在(zai)潤(run)滑油進入(ru)設備之前(qian)；油品或封油進入(ru)泵之前(qian)；燃料油進入(ru)噴嘴(zui)之前(qian)；水進入(ru)疏水器(qi)之前(qian)的各類管道上。下面主要詳細介紹籃式過濾器(qi)型號標記方法：

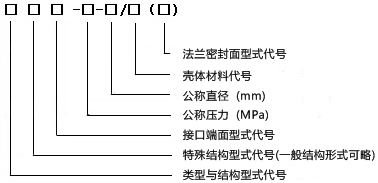

一、型號標記方法
二(er)、過(guo)濾(lv)器(qi)類(lei)型與結構型式(shi)代號
| 類型代號 | 結構型式代號 | 特殊結構型式代號 |
| SRB籃式過濾器 | I—直通平底籃式過濾器 | J—夾套伴熱型/K—籃筐型 |
| II—直通封頭籃式過濾器 | P—盤管伴熱型 | |
| III—高低接管平板籃式過濾器 | K—籃筐型 | |
| IV—高低接管封頭籃式過濾器 | ||
| V—高低接管重疊式籃式過濾器 |
三、籃式過(guo)濾器型(xing)號與型(xing)號說明
| 籃式過濾器型號 | 型號說明 | 籃式過濾器型號 | 型號說明 |
| SRB I | 直通平底籃式過濾器 | SRB III | 高低接管平板籃式過濾器 |
| SRB IJ | 夾套伴熱型直通平底籃式過濾器 | SRB IIIK | 籃筐型高低接管平板籃式過濾器 |
| SRB IK | 籃筐型直通平底籃式過濾器 | SRB IV | 高低接管封頭籃式過濾器 |
| SRB II | 直通封頭籃式過濾器 | SRB V | 高低接管重疊式籃式過濾器 |
| SRB IIP | 盤管伴熱型直通封頭籃式過濾器 | - | - |
四、籃(lan)式過濾(lv)器接口端面型式
| 代 號 | 接 口 端 面 型 式 |
| 4 | 法蘭連接 |
| 5 | 對焊連接 |
| 6 | 承插焊連接 |
五、籃式過(guo)濾器殼體(ti)材料(liao)
| 代 號 | 材料英文縮寫 | 材 料 |
| C | CS | 碳鋼 |
| A | AS | 低合金鋼 |
| S | SS | 不銹鋼 |
注：具體選用材(cai)料(liao)應在過濾器技術數(shu)據表中注明(ming)。
六、法蘭(lan)密封面(mian)型(xing)式(shi)
| 法蘭密封面型式 | 突面(光滑面) | 凹面 | 凸面 | 環槽面 | 全平面 | 榫槽面 |
| 代號 | RF | LF | LM | RJ | FF | TG |
七、型式(shi)標記示例(li)如下：
公(gong)(gong)稱(cheng)直徑50mm，公(gong)(gong)稱(cheng)壓力(li)2.0MPa，連接型式為光滑面法蘭連接，殼(ke)體(ti)材料為碳(tan)鋼的直通封頭籃(lan)式過濾器，其(qi)標(biao)記為：SRBII4-2.0-50/C(RF)
