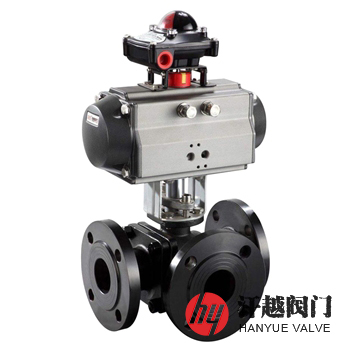

氣動三通球閥是一種由相應行程的氣動執行機構與三通球閥閥桿的伸出端傳動連接帶動球體經90°、120°、135°或180°旋轉來達到換向與分流、合流控制的三通氣動球閥，其(qi)(qi)按閥(fa)(fa)門結構形式分為L型(xing)(xing)、T型(xing)(xing)和Y型(xing)(xing)三種，可(ke)以(yi)滿足不(bu)同的(de)生產(chan)工藝要求，L型(xing)(xing)和Y型(xing)(xing)適用于(yu)介(jie)質流(liu)(liu)向(xiang)(xiang)的(de)切換(huan)(huan)，能(neng)使(shi)相互垂直或呈120°、135°的(de)兩(liang)個流(liu)(liu)道流(liu)(liu)通(tong)(tong)(tong)(tong)，T型(xing)(xing)則適合介(jie)質的(de)分流(liu)(liu)、合流(liu)(liu)或流(liu)(liu)向(xiang)(xiang)切換(huan)(huan)，T型(xing)(xing)通(tong)(tong)(tong)(tong)孔可(ke)以(yi)使(shi)三個通(tong)(tong)(tong)(tong)道互相連(lian)通(tong)(tong)(tong)(tong)或使(shi)其(qi)(qi)中兩(liang)個通(tong)(tong)(tong)(tong)道連(lian)通(tong)(tong)(tong)(tong)。該閥(fa)(fa)與電(dian)氣(qi)閥(fa)(fa)門定位(wei)(wei)器(qi)配套(tao)，輸入DC4~20mA信(xin)號(hao)及0.4~0.7MPa氣(qi)源(yuan)即可(ke)控制運轉(zhuan)，實現對壓力(li)、流(liu)(liu)量、溫(wen)度和液位(wei)(wei)等(deng)參數的(de)調(diao)節，亦配行程限位(wei)(wei)開(kai)(kai)關、過濾器(qi)、電(dian)磁閥(fa)(fa)，可(ke)實現開(kai)(kai)關操作(zuo)，并送(song)出兩(liang)對無源(yuan)觸點(dian)信(xin)號(hao)指示閥(fa)(fa)門的(de)開(kai)(kai)關。本產(chan)品具有操作(zuo)省力(li)，易于(yu)實現遠程自(zi)動化控制的(de)優點(dian)，因此被廣泛(fan)應用于(yu)石(shi)(shi)油、石(shi)(shi)化、化工、輕紡、食(shi)品、制藥、造(zao)紙等(deng)工業領域。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 2 | 閥 蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SST+HF | ||||
| 4 | 球 體 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 8 | 蝶形彈簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | 17-7PH |
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或按訂貨合同要求 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598 | ||||
| 氣源壓力 | 0.4MPa ～ 0.7MPa | ||||
| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | ||
| L | L1 | L | L1 | ||||
| 150 | 1 | 180 | 90 | 150 | 4 | 320 | 160 |
| 1 ? | 200 | 100 | 5 | 380 | 190 | ||
| 1 ? | 220 | 110 | 6 | 440 | 220 | ||
| 2 | 240 | 120 | 8 | 550 | 275 | ||
| 2 ? | 260 | 130 | 10 | 670 | 335 | ||
| 3 | 280 | 140 | 12 | 720 | 425 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
本產(chan)品按結構型(xing)(xing)式分為L型(xing)(xing)、T型(xing)(xing)和Y型(xing)(xing)三種，常用型(xing)(xing)號有Q644F、Q644H、Q644Y、Q645F、Q645H、Q645Y、Q642F、Q642H、Q642Y等，其氣動執(zhi)行器(qi)可選用AT、GT、AW等類型(xing)(xing)。
