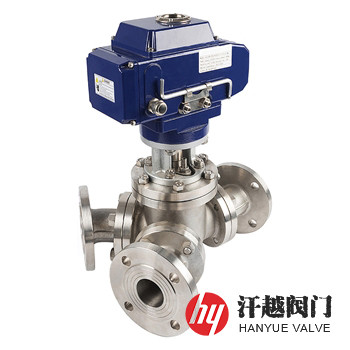

電動三通換向閥是一種主(zhu)要(yao)由Y型三(san)通球(qiu)閥(fa)、支架、部(bu)分回(hui)轉(zhuan)(zhuan)式角行(xing)程(cheng)電(dian)動(dong)(dong)(dong)裝置(zhi)及附件等(deng)(deng)組(zu)成，在(zai)(zai)接入(ru)380VAC或(huo)220VAC電(dian)源通電(dian)運行(xing)時(shi)(shi)，電(dian)動(dong)(dong)(dong)機(ji)產(chan)生的(de)(de)動(dong)(dong)(dong)力(li)經減速機(ji)構分別(bie)輸(shu)出到行(xing)程(cheng)和轉(zhuan)(zhuan)矩控制(zhi)(zhi)機(ji)構并(bing)傳輸(shu)給(gei)輸(shu)出軸，用(yong)來(lai)在(zai)(zai)閥(fa)桿上端施加一定的(de)(de)轉(zhuan)(zhuan)矩并(bing)傳遞給(gei)球(qiu)體，使它順時(shi)(shi)針(zhen)(zhen)或(huo)逆時(shi)(shi)針(zhen)(zhen)旋(xuan)轉(zhuan)(zhuan)120°或(huo)135°來(lai)達到改變介(jie)質(zhi)(zhi)流(liu)動(dong)(dong)(dong)方(fang)向(xiang)和自動(dong)(dong)(dong)化(hua)控制(zhi)(zhi)功能(neng)的(de)(de)電(dian)動(dong)(dong)(dong)Y型三(san)通換向(xiang)閥(fa)。該(gai)閥(fa)出廠(chang)時(shi)(shi)通過安裝調節，其球(qiu)體通孔在(zai)(zai)左出料口(kou)(kou)呈(cheng)(cheng)全開狀態，此時(shi)(shi)進(jin)口(kou)(kou)與左出口(kou)(kou)相連(lian)通，當需(xu)要(yao)切換物料的(de)(de)流(liu)通方(fang)向(xiang)時(shi)(shi)，用(yong)戶在(zai)(zai)現(xian)場可(ke)通過控制(zhi)(zhi)旋(xuan)鈕燈盒上的(de)(de)旋(xuan)鈕進(jin)行(xing)操(cao)作(zuo)，完成對電(dian)裝的(de)(de)操(cao)作(zuo)指令，使它驅動(dong)(dong)(dong)閥(fa)桿帶(dai)動(dong)(dong)(dong)球(qiu)體向(xiang)順時(shi)(shi)針(zhen)(zhen)方(fang)向(xiang)旋(xuan)轉(zhuan)(zhuan)120°或(huo)135°，球(qiu)體通孔則在(zai)(zai)右出料口(kou)(kou)呈(cheng)(cheng)全開狀態，介(jie)質(zhi)(zhi)便(bian)從進(jin)口(kou)(kou)進(jin)入(ru)，由右出口(kou)(kou)流(liu)出，流(liu)向(xiang)改變。本產(chan)品具有密(mi)封性好、流(liu)通能(neng)力(li)大、操(cao)作(zuo)方(fang)便(bian)，可(ke)遠程(cheng)使閥(fa)門連(lian)通狀態運動(dong)(dong)(dong)到所需(xu)位置(zhi)，實(shi)現(xian)管道中介(jie)質(zhi)(zhi)流(liu)向(xiang)切換自動(dong)(dong)(dong)化(hua)控制(zhi)(zhi)等(deng)(deng)優點，廣泛應用(yong)于(yu)化(hua)工塑膠、冶金礦產(chan)、節能(neng)環(huan)保、建(jian)筑建(jian)材(cai)、玻(bo)璃陶瓷和食(shi)品飲(yin)料等(deng)(deng)領域的(de)(de)粉體、粉料、顆粒料、粉粒混(hun)合料和片狀料等(deng)(deng)固體物料輸(shu)送。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 4 | 球 體 | CF8 | CF8 | CF3 | CF8M | CF3M |
| 5 | 閥 桿 | CF8 | CF8 | CF3 | CF8M | CF3M |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 下 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
| 殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
| 高壓液體密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或按訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598 | ||||
| 電源電壓 | 單相220V、三相380V、遠程DC24V (50Hz) | ||||
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | ||||||
| L | L0 | D | K | R | C-f | n-d | ||
| 16 | 40 | 310 | 110 | 150 | 110 | 88 | 18-2 | 4-?18 |
| 50 | 340 | 110 | 165 | 125 | 102 | 18-2 | 4-?18 | |
| 65 | 400 | 130 | 185 | 145 | 122 | 18-2 | 8-?18 | |
| 80 | 410 | 150 | 200 | 160 | 138 | 20-2 | 8-?18 | |
| 100 | 460 | 170 | 220 | 180 | 158 | 20-2 | 8-?18 | |
| 125 | 560 | 190 | 250 | 210 | 188 | 22-2 | 8-?18 | |
| 150 | 660 | 210 | 285 | 240 | 212 | 22-2 | 8-?22 | |
| 200 | 800 | 235 | 340 | 295 | 268 | 24-2 | 12-?22 | |
| 250 | 1030 | 290 | 405 | 355 | 320 | 26-2 | 12-?26 | |
| 300 | 1140 | 350 | 460 | 410 | 378 | 28-2 | 12-?26 | |
| 350 | 1257 | — | 520 | 470 | 428 | 30-2 | 16-?26 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
如果你需訂購我廠三通球閥系列產品(pin)，咨詢時(shi)煩(fan)請注明規(gui)格(ge)型號，或說明公(gong)稱尺寸、公(gong)稱壓力、閥(fa)體和(he)內件材料、流道角度、使用溫度、法蘭(lan)標準(zhun)及密封面(mian)形(xing)式等(deng)，本產品(pin)可根據工況需要，將兩出口端之間的夾(jia)角設計成30°、45°、60°、90°、120°及其他角度等(deng)。
