Y型三通閥是一(yi)種閥(fa)體(ti)(ti)(ti)具有三(san)(san)個(ge)連接端口(kou)，通道呈(cheng)135°或120°按Y形分布，球體(ti)(ti)(ti)與(yu)閥(fa)桿(gan)為(wei)一(yi)體(ti)(ti)(ti)鑄(zhu)造成(cheng)型，球體(ti)(ti)(ti)中(zhong)有一(yi)條成(cheng)135度或120度角(jiao)(jiao)并通過球中(zhong)心(xin)點(dian)的孔道，這(zhe)條孔道的端口(kou)（球芯端口(kou)）與(yu)閥(fa)體(ti)(ti)(ti)上的管口(kou)對應，并經驅動裝置(zhi)帶動球桿(gan)轉動135°或120°角(jiao)(jiao)則可實現兩(liang)種不(bu)同流(liu)向切換的三(san)(san)通閥(fa)。本產品采用Y形流(liu)道結構(gou)設計，減緩了(le)流(liu)體(ti)(ti)(ti)沖進球腔內(nei)的流(liu)動速度，以(yi)防(fang)止顆粒狀物料受到損壞。
Y型三通閥(fa)(fa)流體(ti)通道的(de)(de)(de)三個開(kai)口(kou)設有閥(fa)(fa)座(zuo)，閥(fa)(fa)座(zuo)的(de)(de)(de)通孔構(gou)成管口(kou)，閥(fa)(fa)座(zuo)朝向球體(ti)的(de)(de)(de)一端與(yu)球芯(xin)的(de)(de)(de)外周面(mian)之間(jian)設有壓(ya)(ya)緊(jin)塊(kuai)，壓(ya)(ya)緊(jin)塊(kuai)朝向球體(ti)的(de)(de)(de)側面(mian)具有與(yu)球芯(xin)外周面(mian)的(de)(de)(de)弧面(mian)配(pei)合的(de)(de)(de)抵接面(mian)，壓(ya)(ya)緊(jin)塊(kuai)的(de)(de)(de)另(ling)一側與(yu)閥(fa)(fa)座(zuo)之間(jian)設有內(nei)密(mi)封結構(gou)。本(ben)產品具有結構(gou)簡單，密(mi)封可(ke)靠(kao)，耐磨性強(qiang)，使(shi)用時(shi)間(jian)長(chang)，流體(ti)流動(dong)阻力小，換向角(jiao)度多樣及(ji)動(dong)作(zuo)可(ke)靠(kao)等特點，特適用于工(gong)作(zuo)介質為粉(fen)體(ti)、粒體(ti)的(de)(de)(de)氣力輸(shu)送系統。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 2 | 閥座壓蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SST+HF | ||||
| 4 | 帶柄球體 | ASTM A351 CF8 | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 5 | 填料壓蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 閥 蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 8 | 下 端 蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或按訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598 | ||||

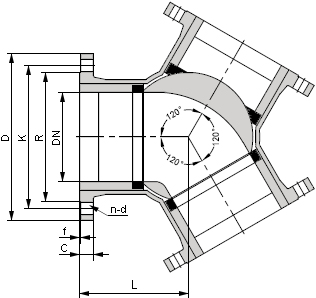

| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | K | R | C-f | n-d | ||
| 150 (PN20) | 1 ? | 110 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 |
| 2 | 110 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 130 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 150 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 170 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 190 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 210 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 235 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 290 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 350 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠三通球閥系列產品，咨詢(xun)時煩(fan)請注(zhu)明(ming)公稱通徑、公稱壓力(li)、閥體和內件材質(zhi)、使用介質(zhi)、工作溫度、端部連(lian)接方式等(deng)。本(ben)產品安裝(zhuang)前管(guan)(guan)道內一定要(yao)吹(chui)掃，防止管(guan)(guan)內殘(can)留有焊渣(zha)(zha)、切削渣(zha)(zha)等(deng)，以免損傷閥座。
