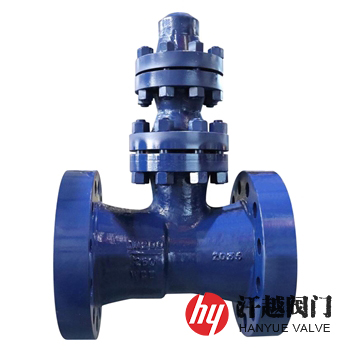

空排止回閥是(shi)一(yi)種安(an)裝(zhuang)在(zai)(zai)火(huo)電機組的(de)高壓給水(shui)(shui)泵出(chu)口(kou)管道(dao)(dao)上(shang)，防止給水(shui)(shui)倒(dao)流，保護給水(shui)(shui)泵的(de)自動(dong)回(hui)流閥(fa)(fa)(fa)(fa)，其配合(he)水(shui)(shui)泵較小流量自動(dong)再循環(huan)旁閥(fa)(fa)(fa)(fa)工作，維持系統的(de)正常運(yun)行，當(dang)給水(shui)(shui)泵在(zai)(zai)低負(fu)荷或者(zhe)出(chu)口(kou)截門關(guan)閉狀(zhuang)態時(shi)，自動(dong)再循環(huan)旁路閥(fa)(fa)(fa)(fa)應處于開(kai)啟(qi)位置，以保證(zheng)水(shui)(shui)泵的(de)正常運(yun)行，當(dang)該閥(fa)(fa)(fa)(fa)主(zhu)路開(kai)啟(qi)時(shi)，再循環(huan)旁路閥(fa)(fa)(fa)(fa)就自動(dong)關(guan)閉。本(ben)產品應出(chu)口(kou)垂直向上(shang)安(an)裝(zhuang)，在(zai)(zai)介(jie)質(zhi)的(de)作用下(xia)主(zhu)閥(fa)(fa)(fa)(fa)瓣(ban)上(shang)下(xia)移動(dong)，介(jie)質(zhi)倒(dao)流時(shi)，借助介(jie)質(zhi)壓力及彈簧(huang)作用下(xia)關(guan)閉主(zhu)閥(fa)(fa)(fa)(fa)通道(dao)(dao)，此時(shi)旁路閥(fa)(fa)(fa)(fa)開(kai)啟(qi)，當(dang)主(zhu)閥(fa)(fa)(fa)(fa)瓣(ban)全開(kai)時(shi)，旁路閥(fa)(fa)(fa)(fa)關(guan)閉。
空(kong)排(pai)止(zhi)回閥(fa)主(zhu)閥(fa)瓣設在(zai)閥(fa)內主(zhu)流道(dao)上(shang)，閥(fa)體側(ce)部(bu)有一排(pai)空(kong)口，在(zai)排(pai)空(kong)口設一閥(fa)片并通過連(lian)桿與(yu)主(zhu)閥(fa)瓣連(lian)接(jie)，當(dang)給(gei)水(shui)(shui)達(da)到相應(ying)的(de)壓(ya)力后(hou)，介質推動(dong)主(zhu)閥(fa)瓣移動(dong)脫離(li)閥(fa)座，給(gei)水(shui)(shui)流出，同時(shi)(shi)由于主(zhu)閥(fa)瓣上(shang)升，帶動(dong)連(lian)桿轉動(dong)，撥動(dong)排(pai)空(kong)口閥(fa)片，關閉(bi)排(pai)空(kong)口。當(dang)給(gei)水(shui)(shui)流量減小(xiao)時(shi)(shi)，該閥(fa)主(zhu)閥(fa)瓣下落(luo)，推動(dong)連(lian)桿撥開(kai)排(pai)空(kong)閥(fa)片，開(kai)啟再(zai)循環門維持水(shui)(shui)泵(beng)(beng)較小(xiao)流量，防(fang)(fang)止(zhi)泵(beng)(beng)內水(shui)(shui)溫(wen)升高而(er)產生汽化，形成汽蝕，保護給(gei)水(shui)(shui)泵(beng)(beng)，當(dang)停泵(beng)(beng)時(shi)(shi)，主(zhu)閥(fa)瓣在(zai)彈(dan)簧作用力下反向移動(dong)關閉(bi)閥(fa)門，從而(er)防(fang)(fang)止(zhi)高壓(ya)水(shui)(shui)錘對給(gei)水(shui)(shui)系(xi)統的(de)破壞。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥 瓣 | 20 | 304 | 304L | 316 | 316L |
| 3 | 彈 簧 | 60Si2Mn | 17-7PH | 17-7PH | 17-7PH | 17-7PH |
| 4 | 撥 叉 | 304 | 304 | 304L | 316 | 316L |
| 5 | 軸 套 | 304 | 304 | 304L | 316 | 316L |
| 6 | 連 接 叉 | 20 | 304 | 304L | 316 | 316L |
| 7 | 連接法蘭 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 排放法蘭 | WCB | CF8 | CF3 | CF8M | CF3M |
| 9 | 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 公稱壓力PN(MPa) | 10.0 | 16.0 | 20.0 | 25.0 | 32.0 |
| 水壓強度試驗壓力(MPa) | 15.0 | 24.0 | 30.0 | 37.5 | 48.0 |
| 水壓密封試驗壓力(MPa) | 10.0 | 16.0 | 20.0 | 25.0 | 32.0 |
| 氣密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | NB/T 47044、ASME B16.34 | ||||
| 結構長度 | GB/T 12221、ASME B16.10或符合我廠與用戶協商確定的其他尺寸 | ||||
| 連接法蘭 | JB/T 79、GB/T 9124.1、HG/T 20592、ASME B16.5等 | ||||
| 檢驗試驗 | NB/T 47044、API 598 | ||||
| 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | ||
| L | H | L | H | ||||
| 100 | 65 | 400 | 314 | 200 | 65 | 400 | 314 |
| 80 | 450 | 314 | 80 | 450 | 314 | ||
| 100 | 450 | 449 | 100 | 450 | 449 | ||
| 125 | 450 | 637.5 | 125 | 450 | 637.5 | ||
| 150 | 550 | 637.5 | 150 | 550 | 637.5 | ||
| 175 | 610 | 687 | 175 | 610 | 687 | ||
| 200 | 680 | 754 | 200 | 680 | 754 | ||
| 225 | 725 | 754 | 225 | 725 | 754 | ||
| 250 | 725 | 754 | 250 | 725 | 754 | ||
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠電站閥系列(lie)產品(pin)，咨詢時(shi)煩請說明公稱通徑、公稱壓力、材質、使用介質、工作(zuo)溫度(du)及(ji)端部連接形式(shi)等，本產品(pin)應(ying)垂直安(an)裝(zhuang)，承壓件(jian)(jian)有(you)鑄造(zao)和鍛(duan)造(zao)兩(liang)種，鍛(duan)件(jian)(jian)常用材料主要有(you)A105、A182 F22、A182 F91、A182 F304、A182 F316及(ji)A182 F316L等。
