磅級電站閘閥是一種設計制(zhi)造(zao)符(fu)合API 600的(de)規定(ding)(ding)，適用于(yu)火電工業(ye)的(de)水(shui)、蒸汽及空氣等管(guan)路系統上公稱壓(ya)(ya)力(li)為不大(da)于(yu)Class3500，且(qie)介質溫(wen)度(du)不超(chao)過630℃，端部連(lian)(lian)接形式(shi)為焊接的(de)高溫(wen)高壓(ya)(ya)閘(zha)(zha)閥(fa)(fa)(fa)，其(qi)閥(fa)(fa)(fa)體(ti)內(nei)腔鑲嵌(qian)有(you)密(mi)封圈(quan)，閥(fa)(fa)(fa)桿(gan)縱向貫穿于(yu)密(mi)封圈(quan)的(de)正中，并且(qie)桿(gan)的(de)底(di)部固定(ding)(ding)連(lian)(lian)接有(you)閘(zha)(zha)板，而(er)閥(fa)(fa)(fa)體(ti)上端則設置有(you)閥(fa)(fa)(fa)蓋(gai)，驅動裝置安裝在支架上，并通過閥(fa)(fa)(fa)桿(gan)帶(dai)動閘(zha)(zha)板作直線運動，以(yi)達到切斷(duan)或接通管(guan)路介質的(de)目的(de)。該閥(fa)(fa)(fa)與其(qi)他閥(fa)(fa)(fa)門相比(bi)的(de)特(te)點是單(dan)塊閘(zha)(zha)板，兩個密(mi)封面為楔式(shi)，并具有(you)彈性槽(cao)，以(yi)及中腔獨特(te)的(de)自密(mi)封設計，壓(ya)(ya)力(li)越高，密(mi)封越可(ke)靠。本產品可(ke)根據用戶(hu)的(de)需要(yao)在閘(zha)(zha)板和閥(fa)(fa)(fa)座的(de)密(mi)封面堆焊鉆基硬(ying)質合金，從而(er)可(ke)以(yi)提高其(qi)表面的(de)抗擦傷性及硬(ying)度(du)，不僅(jin)使(shi)它們更耐磨(mo)損，而(er)且(qie)更耐高溫(wen)高壓(ya)(ya)。
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | A216 WCB | A217 WC1 | A217 WC6 | A217 WC9 | A217 C12A | A351 CF8C |
| 2 | 閥 座 | A105 | A182 F11 | A182 F11 | A182 F22 | A182 F91 | A182 F347 |
| 3 | 閘 板 | A216 WCB | A217 WC1 | A217 WC6 | A217 WC9 | A217 C12A | A351 CF8C |
| 4 | 閥 桿 | A182 F6a CL.2 | A182 F11 | A182 F11 | A182 F22 | A182 F91 | A182 F347 |
| 5 | 閥 蓋 | A216 WCB | A217 WC1 | A217 WC6 | A217 WC9 | A217 C12A | A351 CF8C |
| 6 | 密 封 圈 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 7 | 四 開 環 | A182 F6a CL.2 | A182 F11 | A182 F11 | A182 F22 | A182 F91 | A182 F347 |
| 8 | 填料壓蓋 | A216 WCB | A217 WC1 | A217 WC6 | A217 WC9 | A217 C12A | A351 CF8C |
| 9 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 公稱壓力Class | 900 | 1500 | 2000 | 2500 | 3000 | 3500 |
| 強度試驗壓力/MPa | 22.5 | 39.2 | 52.2 | 65.2 | 78.2 | 91.2 |
| 上密封試驗壓力/MPa | 16.5 | 28.6 | 38.15 | 47.75 | 57.3 | 66.75 |
| 密封試驗壓力/MPa | 16.5 | 28.6 | 38.15 | 47.75 | 57.3 | 66.75 |
| 設計制造 | API 600:2021、JIS E-101:2005 | |||||
| 結構長度 | ASME B16.10:2017、JIS E-101:2005 | |||||
| 焊接坡口 | ASME B16.25:2012或按訂貨合同的要求 | |||||
| 檢驗試驗 | API 598:2016、JIS E-101:2005 | |||||

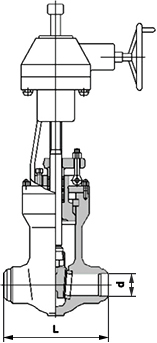

| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 1500 | 2 ? | 56 | 254 | 2500 | 2 ? | 46 | 330 |
| 3 | 64 | 305 | 3 | 54 | 368 | ||
| 4 | 84 | 406 | 4 | 70 | 457 | ||
| 5 | 100 | 483 | 5 | 86 | 533 | ||
| 6 | 126 | 559 | 6 | 104 | 610 | ||
| 8 | 158 | 711 | 8 | 130 | 762 | ||
| 10 | 210 | 864 | 10 | 162 | 914 | ||
| 12 | 250 | 991 | 12 | 210 | 1041 | ||
| 14 | 282 | 1067 | 14 | 234 | 1118 | ||
| 16 | 318 | 1194 | 16 | 264 | 1245 | ||
| 18 | 360 | 1346 | 18 | 304 | 1397 | ||
| 20 | 406 | 1473 | 20 | — | — | ||
| 22 | 450 | 1600 | 22 | 375 | 1550 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠電站閥產品(pin)，咨詢時(shi)煩請說明公稱壓(ya)力、公稱通徑、閥體材質、使用(yong)介質、工作溫度等，本(ben)產品(pin)連接兩(liang)端(duan)為(wei)對焊結構(gou)，焊接坡口可按ASME B16.25規(gui)定或用(yong)戶要(yao)求制作。
