夾套Y型三通球閥是一種同時(shi)具有加(jia)熱(re)、保(bao)溫和(he)介質(zhi)流(liu)向(xiang)切換(huan)功能(neng)，且(qie)適合安裝在(zai)Y形管(guan)路系統(tong)中輸送(song)常溫下易(yi)凝固、易(yi)結晶物料的三通(tong)球閥(fa)，其閥(fa)體(ti)進料口與(yu)兩(liang)出(chu)料口之(zhi)(zhi)間(jian)被(bei)設計(ji)成(cheng)135°角或(huo)(huo)(huo)三個通(tong)道之(zhi)(zhi)間(jian)互成(cheng)120°夾(jia)角，閥(fa)腔中設有孔(kong)道成(cheng)135度(du)(du)或(huo)(huo)(huo)120度(du)(du)角的帶柄球體(ti)，并通(tong)過驅動裝置帶動球桿在(zai)閥(fa)內(nei)(nei)作135°或(huo)(huo)(huo)120°旋轉，以實現入(ru)口端(duan)與(yu)任意出(chu)口端(duan)流(liu)通(tong)或(huo)(huo)(huo)切斷，從(cong)(cong)而達(da)到(dao)對(dui)兩(liang)種不同流(liu)向(xiang)的切換(huan)。該(gai)閥(fa)閥(fa)體(ti)外側焊裝有金屬夾(jia)套(tao)，并與(yu)保(bao)溫加(jia)熱(re)流(liu)體(ti)進出(chu)口接管(guan)相連(lian)接，在(zai)低溫的情(qing)況下，通(tong)過對(dui)閥(fa)體(ti)進行(xing)流(liu)動加(jia)熱(re)和(he)保(bao)溫的方法來防止閥(fa)內(nei)(nei)介質(zhi)凝固或(huo)(huo)(huo)結晶，改善物料的流(liu)動特性(xing)。本產品的球體(ti)與(yu)閥(fa)桿通(tong)常為一體(ti)鑄造成(cheng)型，從(cong)(cong)而提高了(le)同心度(du)(du)精度(du)(du)，其可(ke)根據(ju)工況需要，將閥(fa)體(ti)兩(liang)出(chu)口之(zhi)(zhi)間(jian)的夾(jia)角設計(ji)成(cheng)90°或(huo)(huo)(huo)120°及其他角度(du)(du)等(deng)。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 保溫夾套 | Q235B | 304 | 304 | 304 | 304 |
| 2 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 連 接 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 5 | 球 桿 | CF8 | CF8 | CF3 | CF8M | CF3M |
| 6 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 9 | 螺 柱 | 35CrMo | 304 | 304 | 316 | 316 |
| 10 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
| 殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
| 高壓液體密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或按訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||

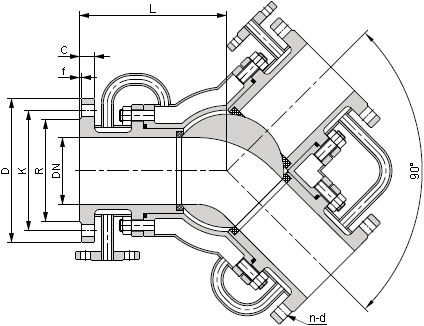

| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | K | R | C-f | n-d | ||
| 16 | 40 | 174 | 150 | 110 | 85 | 16-2 | 4-18 |
| 50 | 174 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 200 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 214 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 228 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 275 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 333 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 405 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠保溫球閥系列產品，咨詢時請說明公稱(cheng)通徑(jing)、公稱(cheng)壓力、閥體和內件材質(zhi)、使用介質(zhi)、工作溫度、法(fa)蘭(lan)標準及密封(feng)面型式等。選擇本產品前請確定好兩出(chu)口端之間的(de)角度。
