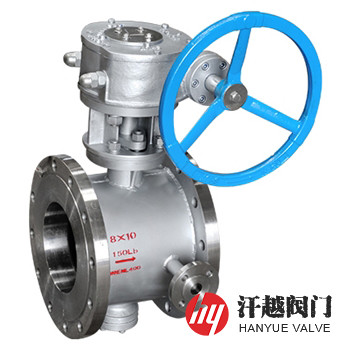

夾套固定球閥是一(yi)種球體安(an)裝在上下軸(zhou)上的(de)滑動(dong)(dong)軸(zhou)承(cheng)上，不能產(chan)(chan)生水平位移(yi)，且殼體外焊(han)有一(yi)層金屬夾(jia)套(tao)使之與(yu)閥(fa)體的(de)外表面形成保(bao)溫(wen)腔，并在其上設有熱源入口和出(chu)口，通(tong)過它可以(yi)(yi)對整個(ge)閥(fa)門(men)進行(xing)不間斷地流(liu)動(dong)(dong)加熱來維持閥(fa)內(nei)的(de)溫(wen)度，以(yi)(yi)保(bao)證所輸送的(de)介(jie)質不會(hui)結(jie)晶(jing)而(er)能正常通(tong)過的(de)球閥(fa)。該閥(fa)閥(fa)桿上端(duan)連接有控制(zhi)閥(fa)門(men)開和關的(de)驅動(dong)(dong)裝置，以(yi)(yi)達到截斷或接通(tong)管(guan)路中的(de)介(jie)質目的(de)。本產(chan)(chan)品采用固定(ding)球、浮動(dong)(dong)閥(fa)座結(jie)構設計，特(te)適用于高(gao)壓大(da)口徑工況場(chang)合。
夾套固定球閥(fa)金屬夾套下(xia)部設有帶有封(feng)閉圈和鎖(suo)緊螺栓的排(pai)污口(kou)，其與保(bao)溫(wen)(wen)(wen)腔(qiang)相連通，由于高溫(wen)(wen)(wen)蒸(zheng)(zheng)汽(qi)(qi)在(zai)保(bao)溫(wen)(wen)(wen)腔(qiang)運作的過程中會發生液(ye)化現象，隨著時間(jian)的積累會在(zai)保(bao)溫(wen)(wen)(wen)腔(qiang)內(nei)沉(chen)積相應量(liang)的凝結水，從而必然(ran)會使(shi)保(bao)溫(wen)(wen)(wen)腔(qiang)內(nei)高溫(wen)(wen)(wen)蒸(zheng)(zheng)汽(qi)(qi)的有效(xiao)容(rong)積減少(shao)，保(bao)溫(wen)(wen)(wen)加熱效(xiao)果(guo)隨即降低，當使(shi)用(yong)一(yi)段時間(jian)后，可(ke)通過該(gai)排(pai)污口(kou)將沉(chen)積下(xia)來的液(ye)體排(pai)出，即可(ke)保(bao)證其保(bao)溫(wen)(wen)(wen)加熱效(xiao)果(guo)。該(gai)閥(fa)具(ju)有良好的保(bao)溫(wen)(wen)(wen)保(bao)冷特(te)性(xing)，因此，本產品被廣泛應用(yong)于石油、化工、食品、制(zhi)藥等領域。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 左 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 4 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 固 定 軸 | 2Cr13 | 304 | 304L | 316 | 316L |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 填料壓板 | WCB | CF8 | CF3 | CF8M | CF3M |
| 9 | 保溫夾套 | Q235B | 304 | 304 | 304 | 304 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | JB/T 13458、GB/T 12221、ASME B16.10 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||
| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 連接端規格 A×B(mm) | 結構長度 L(mm) | 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 連接端規格 A×B(mm) | 結構長度 L(mm) |
| 1.6 | 50 | 50×80 | 216 | 1.6 | 250 | 250×300 | 533 |
| 65 | 65×100 | 241 | 300 | 300×400 | 610 | ||
| 80 | 80×125 | 283 | 350 | 350×450 | 686 | ||
| 100 | 100×150 | 305 | 400 | 400×500 | 762 | ||
| 125 | 125×200 | 356 | 450 | 450×600 | 864 | ||
| 150 | 150×200 | 394 | 500 | 500×600 | 914 | ||
| 200 | 200×250 | 457 | 600 | 600×700 | 1067 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠保溫球閥產(chan)(chan)品(pin)，咨詢時(shi)煩請說(shuo)明公稱壓(ya)力、公稱尺寸、閥(fa)體和內件(jian)材(cai)質、使(shi)用(yong)介質、工作溫度、端(duan)部連接方式(shi)等(deng)，本產(chan)(chan)品(pin)按密(mi)封結構形(xing)式(shi)分有軟密(mi)封和硬(ying)密(mi)封兩種(zhong)。
