高壓三通球閥宜安裝(zhuang)在(zai)壓(ya)(ya)力(li)級別大于(yu)(yu)(yu)PN110(Class600)小于(yu)(yu)(yu)或等于(yu)(yu)(yu)PN420(Class2500)的(de)管(guan)(guan)路系統中(zhong)用(yong)于(yu)(yu)(yu)改變介質流(liu)(liu)(liu)動(dong)方向(xiang)，起分配(pei)、分流(liu)(liu)(liu)或混合物料的(de)作用(yong)，其閥(fa)體(ti)(ti)(ti)(ti)(ti)內部設有(you)(you)三(san)條流(liu)(liu)(liu)體(ti)(ti)(ti)(ti)(ti)通道，三(san)個流(liu)(liu)(liu)道在(zai)同一(yi)平面，球(qiu)體(ti)(ti)(ti)(ti)(ti)放(fang)置(zhi)在(zai)閥(fa)腔(qiang)內的(de)中(zhong)部位(wei)置(zhi)，球(qiu)形(xing)體(ti)(ti)(ti)(ti)(ti)與(yu)(yu)閥(fa)體(ti)(ti)(ti)(ti)(ti)之間有(you)(you)密封圈和(he)(he)閥(fa)座，閥(fa)桿(gan)固定在(zai)球(qiu)形(xing)體(ti)(ti)(ti)(ti)(ti)上方，且與(yu)(yu)三(san)條流(liu)(liu)(liu)道所在(zai)平面垂直(zhi)，閥(fa)桿(gan)上端(duan)穿過閥(fa)蓋與(yu)(yu)手(shou)柄或其他驅動(dong)裝(zhuang)置(zhi)相連，通過它旋轉(zhuan)球(qiu)體(ti)(ti)(ti)(ti)(ti)與(yu)(yu)管(guan)(guan)道相對角度即(ji)可實(shi)現介質流(liu)(liu)(liu)向(xiang)的(de)切換。該閥(fa)主體(ti)(ti)(ti)(ti)(ti)部件通常(chang)使用(yong)鍛造的(de)方法制造，材(cai)料質密，綜合機械性能好(hao)，平安性有(you)(you)保障，徹(che)底解決了高壓(ya)(ya)流(liu)(liu)(liu)體(ti)(ti)(ti)(ti)(ti)連續生產過程(cheng)中(zhong)的(de)切換問題。本產品(pin)有(you)(you)Y形(xing)、L形(xing)和(he)(he)T形(xing)三(san)種結構形(xing)式，具有(you)(you)切換平穩、承(cheng)壓(ya)(ya)高、密封性好(hao)、使用(yong)時間長、開啟過程(cheng)簡單(dan)和(he)(he)力(li)矩小等特點(dian)。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 2 | 連 接 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 螺 栓 | ASTM A193 B7 | ASTM A193 B8 | ASTM A193 B8 | ASTM A193 B8M | ASTM A193 B8M |
| 8 | 螺 母 | ASTM A194 2H | ASTM A194 8 | ASTM A194 8 | ASTM A194 8M | ASTM A194 8M |
| 公稱壓力Class | 600 | 800 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 21.0 | 22.5 | 39.2 | 65.2 |
| 高壓密封試驗壓力(MPa) | 12.1 | 15.4 | 16.5 | 28.6 | 47.75 |
| 低壓密封試驗壓力(MPa) | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 |
| 設計制造 | API 608-2008、MSS SP-118-2007、BS 5351:1986 | ||||
| 承插焊端 | ASME B16.11-2021、BS 5351:1986 | ||||
| 螺紋標準 | ASME B1.20.1-2013、BS 21:1985 | ||||
| 檢驗試驗 | API 598-2016、MSS SP-61-2019、BS 6755-1:1986 | ||||

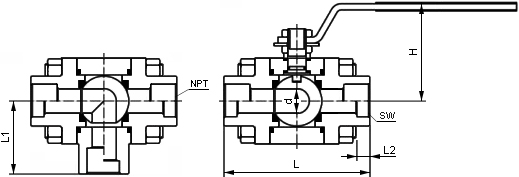

| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | |||||
| d | SW | L2 | L1 | L | H | ||
| 800 | ? | 6 | 14.2 | 10 | 65 | 130 | 60 |
| ? | 9 | 17.6 | 10 | 65 | 130 | 60 | |
| ? | 12.5 | 21.8 | 10 | 65 | 130 | 70 | |
| ? | 17 | 27.4 | 13 | 65 | 130 | 75 | |
| 1 | 24 | 34.1 | 13 | 70 | 140 | 85 | |
| 1 ? | 30 | 42.7 | 13 | 83 | 165 | 95 | |
| 1 ? | 37 | 49.0 | 13 | 83 | 165 | 110 | |
| 2 | 49 | 61.0 | 16 | 102 | 203 | 120 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
