螺紋高壓球閥是一種端(duan)部連(lian)接(jie)形式(shi)采用(yong)便于(yu)裝(zhuang)拆的(de)內、外螺紋，宜(yi)安裝(zhuang)在(zai)介(jie)質工作(zuo)壓(ya)(ya)力Class600~Class2500、公稱尺寸NPS?~NPS2?的(de)管路系統中(zhong)作(zuo)開關閥(fa)(fa)(fa)使用(yong)的(de)鍛鋼球(qiu)(qiu)閥(fa)(fa)(fa)，其閥(fa)(fa)(fa)蓋(gai)通(tong)(tong)過(guo)螺栓配螺母(mu)固(gu)定在(zai)閥(fa)(fa)(fa)體上，密(mi)封圈(quan)安裝(zhuang)在(zai)閥(fa)(fa)(fa)座內，球(qiu)(qiu)體放置(zhi)在(zai)閥(fa)(fa)(fa)體的(de)空(kong)腔內，球(qiu)(qiu)的(de)頂部固(gu)定有(you)閥(fa)(fa)(fa)桿，并通(tong)(tong)過(guo)填(tian)料與(yu)填(tian)料壓(ya)(ya)蓋(gai)密(mi)封，閥(fa)(fa)(fa)桿上端(duan)設置(zhi)有(you)用(yong)于(yu)帶動球(qiu)(qiu)形體轉動的(de)驅動裝(zhuang)置(zhi)，當圓球(qiu)(qiu)的(de)通(tong)(tong)孔與(yu)閥(fa)(fa)(fa)體通(tong)(tong)道中(zhong)線重合(he)，閥(fa)(fa)(fa)便完成了開啟(qi)(qi)，反之則關閉。該閥(fa)(fa)(fa)進(jin)出口端(duan)可(ke)按用(yong)戶要求車成G、ZG、R、Rc、BSP、NPT及其他(ta)螺紋，方便與(yu)管道或(huo)(huo)設備(bei)相(xiang)連(lian)，它(ta)的(de)流道形狀可(ke)根(gen)據需要設計成全(quan)通(tong)(tong)徑(jing)或(huo)(huo)縮(suo)徑(jing)，其中(zhong)全(quan)徑(jing)閥(fa)(fa)(fa)門在(zai)全(quan)開啟(qi)(qi)位置(zhi)時(shi)，流道與(yu)管道內徑(jing)相(xiang)同，無阻(zu)擋。本產品具有(you)承壓(ya)(ya)高，啟(qi)(qi)閉時(shi)間短，密(mi)封可(ke)靠、重量輕等特點。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 2 | O 型 圈 | VITON | VITON | VITON | VITON | VITON |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓套 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 8 | 左右閥蓋 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 公稱壓力Class | 600 | 800 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 21.0 | 22.5 | 39.2 | 65.2 |
| 高壓密封試驗壓力(MPa) | 12.1 | 15.4 | 16.5 | 28.6 | 47.75 |
| 低壓密封試驗壓力(MPa) | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 |
| 設計制造 | API 608-2008、MSS SP-118-2007、BS 5351:1986 | ||||
| 螺紋標準 | ASME B1.20.1-2013、ANSI B1.20.1-1983、BS 21:1985 | ||||
| 檢驗試驗 | API 598-2016、MSS SP-61-2019、BS 6755-1:1986 | ||||

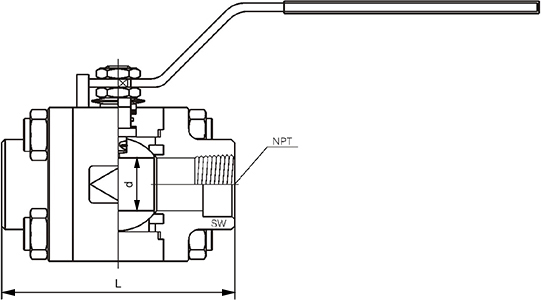

| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | ||
| d | L | d | L | ||||
| 800 | ? | 6 | 92 | 1500 | ? | 6 | 92 |
| ? | 9 | 92 | ? | 9 | 92 | ||
| ? | 12.5 | 92 | ? | 13 | 92 | ||
| ? | 17 | 111 | ? | 19 | 111 | ||
| 1 | 24 | 127 | 1 | 25 | 127 | ||
| 1 ? | 30 | 140 | 1 ? | 32 | 140 | ||
| 1 ? | 37 | 152 | 1 ? | 38 | 152 | ||
| 2 | 49 | 178 | 2 | 49 | 178 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
