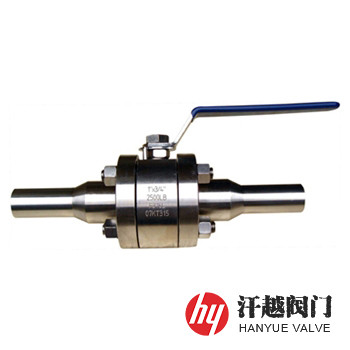

加長焊接端高壓球閥在(zai)閥(fa)(fa)體(ti)的(de)(de)(de)介質輸(shu)入(ru)、輸(shu)出(chu)兩端分別進(jin)行了(le)延伸，使(shi)得(de)閥(fa)(fa)內(nei)件(jian)遠離焊(han)端并增加了(le)散熱(re)面積，從(cong)而使(shi)管口與管路焊(han)接時(shi)產(chan)生的(de)(de)(de)高溫能夠更快地散發掉，對焊(han)接熱(re)應力(li)有很好的(de)(de)(de)釋放作用(yong)，使(shi)之不會影(ying)響到球體(ti)和閥(fa)(fa)座的(de)(de)(de)正常工作，保(bao)證了(le)閥(fa)(fa)門(men)的(de)(de)(de)可(ke)靠性(xing)能。該閥(fa)(fa)主體(ti)部件(jian)由鋼(gang)錠、鋼(gang)胚或(huo)軋材鍛造成型，無肉眼可(ke)見的(de)(de)(de)裂(lie)紋、夾(jia)(jia)層、折疊、夾(jia)(jia)渣等有害缺陷，因此特適合安(an)裝在(zai)高壓(ya)管路系統中(zhong)接通或(huo)切斷管道(dao)中(zhong)的(de)(de)(de)流(liu)體(ti)通道(dao)。本產(chan)品采用(yong)延長焊(han)端結構設(she)計(ji)，避免或(huo)者(zhe)減少了(le)現場(chang)安(an)裝施工時(shi)，焊(han)接產(chan)生的(de)(de)(de)大(da)量熱(re)能短時(shi)間內(nei)傳遞到內(nei)件(jian)，導(dao)致閥(fa)(fa)內(nei)配合精密(mi)的(de)(de)(de)球形體(ti)產(chan)生熱(re)變形，對閥(fa)(fa)門(men)的(de)(de)(de)密(mi)封性(xing)或(huo)動作性(xing)能造成影(ying)響，進(jin)而影(ying)響了(le)系統開車進(jin)度及(ji)運行效率，或(huo)埋(mai)下可(ke)能出(chu)現的(de)(de)(de)危險性(xing)隱患。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 2 | 連 接 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 螺 栓 | ASTM A193 B7 | ASTM A193 B8 | ASTM A193 B8 | ASTM A193 B8M | ASTM A193 B8M |
| 8 | 螺 母 | ASTM A194 2H | ASTM A194 8 | ASTM A194 8 | ASTM A194 8M | ASTM A194 8M |
| 公稱壓力Class | 600 | 800 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 21.0 | 22.5 | 39.2 | 65.2 |
| 高壓密封試驗壓力(MPa) | 12.1 | 15.4 | 16.5 | 28.6 | 47.75 |
| 低壓密封試驗壓力(MPa) | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 |
| 設計制造 | API 608-2008、MSS SP-118-2007、BS 5351:1986 | ||||
| 承插焊端 | ASME B16.11-2021、BS 5351:1986 | ||||
| 螺紋標準 | ASME B1.20.1-2013、BS 21:1985 | ||||
| 檢驗試驗 | API 598-2016、MSS SP-61-2019、BS 6755-1:1986 | ||||
| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | |||||
| d | SW | L1 | L | NPT | A | ||
| 1500 | ? | 6 | 14.3 | 9.5 | 92 | ? | 50~100 |
| ? | 9 | 17.7 | 9.5 | 92 | ? | 50~100 | |
| ? | 13 | 21.9 | 9.5 | 92 | ? | 50~100 | |
| ? | 19 | 27.3 | 12.5 | 111 | ? | 50~100 | |
| 1 | 25 | 34.0 | 12.5 | 127 | 1 | 50~100 | |
| 1 ? | 32 | 42.8 | 12.5 | 140 | 1 ? | 50~100 | |
| 1 ? | 38 | 48.9 | 12.5 | 152 | 1 ? | 50~100 | |
| 2 | 49 | 61.2 | 16.0 | 178 | 2 | 50~100 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
