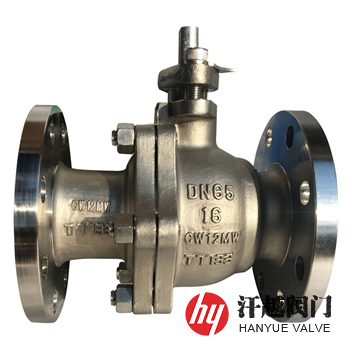

哈氏合金球閥是一種(zhong)左右閥(fa)(fa)體(ti)由ASTM A494 GR. N7M、ASTM A494 GR. N12MV、ASTM A494 GR. CW12MW、ASTM A494 GR. CW6M、ASTM A494 GR. CW2M等(deng)材質鑄造(zao)成(cheng)型，球(qiu)體(ti)、閥(fa)(fa)桿和(he)金(jin)屬(shu)閥(fa)(fa)座采用(yong)Hastelloy B、Hastelloy C、Hastelloy C-276、Hastelloy C-4等(deng)鍛件加工(gong)而成(cheng)，適(shi)用(yong)于鐵基Cr-Ni或(huo)Cr-Ni-Mo不銹(xiu)鋼、非(fei)金(jin)屬(shu)材料等(deng)無法使(shi)用(yong)的(de)(de)(de)(de)(de)耐(nai)(nai)蝕(shi)(shi)(shi)、耐(nai)(nai)壓、耐(nai)(nai)磨工(gong)況場合(he)(he)的(de)(de)(de)(de)(de)球(qiu)閥(fa)(fa)。該(gai)閥(fa)(fa)所使(shi)用(yong)的(de)(de)(de)(de)(de)材料屬(shu)哈氏(shi)合(he)(he)金(jin)，其(qi)中Hastelloy C系列(lie)(lie)為低碳硅型Ni-Mo-Cr合(he)(he)金(jin)，鉻能在其(qi)表面形成(cheng)致密(mi)的(de)(de)(de)(de)(de)氧化膜(鈍(dun)化)，提供(gong)抗氧化環(huan)(huan)境能力，鉬(mu)能提供(gong)抗還(huan)(huan)(huan)原環(huan)(huan)境能力，所以(yi)它可以(yi)在氧化和(he)還(huan)(huan)(huan)原狀態下，具(ju)有出色的(de)(de)(de)(de)(de)耐(nai)(nai)點蝕(shi)(shi)(shi)、縫隙(xi)腐蝕(shi)(shi)(shi)和(he)應(ying)力腐蝕(shi)(shi)(shi)開裂性(xing)能，而Hastelloy B系列(lie)(lie)則是針對(dui)還(huan)(huan)(huan)原的(de)(de)(de)(de)(de)環(huan)(huan)境，它對(dui)鹽酸(suan)、氯化氫氣體(ti)、硫酸(suan)、醋酸(suan)等(deng)有良好的(de)(de)(de)(de)(de)耐(nai)(nai)蝕(shi)(shi)(shi)性(xing)能。本產(chan)品既有塑料閥(fa)(fa)門的(de)(de)(de)(de)(de)耐(nai)(nai)蝕(shi)(shi)(shi)性(xing)能，又具(ju)有鋼制閥(fa)(fa)門的(de)(de)(de)(de)(de)強度，所以(yi)在化學、石(shi)油工(gong)業等(deng)較(jiao)為苛刻(ke)的(de)(de)(de)(de)(de)工(gong)作條件下得到了廣泛(fan)的(de)(de)(de)(de)(de)應(ying)用(yong)，解決(jue)了一般不銹(xiu)鋼和(he)其(qi)他金(jin)屬(shu)、非(fei)金(jin)屬(shu)閥(fa)(fa)門無法解決(jue)的(de)(de)(de)(de)(de)耐(nai)(nai)磨、耐(nai)(nai)壓、耐(nai)(nai)腐蝕(shi)(shi)(shi)問題。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 左 閥 體 | A494 N7M | A494 N12MV | A494 CW12MW | A494 CW6M | A494 CW2M |
| 2 | 右 閥 體 | A494 N7M | A494 N12MV | A494 CW12MW | A494 CW6M | A494 CW2M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、哈氏合金+表面硬化處理 | ||||
| 4 | 球 體 | Hastelloy B | Hastelloy B | Hastelloy C | Hastelloy C-276 | Hastelloy C-4 |
| 5 | 閥 桿 | Hastelloy B | Hastelloy B | Hastelloy C | Hastelloy C-276 | Hastelloy C-4 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M | A194 8M |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | ||||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | ||||
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥外形尺寸，如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
