一體式球閥采用(yong)一(yi)片式結構，閥(fa)(fa)(fa)(fa)座(zuo)和球(qiu)體(ti)等從閥(fa)(fa)(fa)(fa)體(ti)一(yi)側法蘭端(duan)(duan)的(de)流道(dao)裝(zhuang)(zhuang)入，省略了中(zhong)部(bu)(bu)連接，增強了自身(shen)的(de)剛性，延長了使用(yong)時(shi)間(jian)，同(tong)時(shi)滿(man)足(zu)了閥(fa)(fa)(fa)(fa)門密封性能好(hao)，低(di)泄漏率的(de)要求，它通(tong)過傳動機構讓球(qiu)形體(ti)繞(rao)閥(fa)(fa)(fa)(fa)桿(gan)的(de)軸線(xian)旋(xuan)轉90度來實現開啟和關閉管(guan)道(dao)中(zhong)介質通(tong)道(dao)的(de)功能。該閥(fa)(fa)(fa)(fa)閥(fa)(fa)(fa)(fa)體(ti)有一(yi)端(duan)(duan)法蘭密封面(mian)不(bu)完整，鑲圈通(tong)過螺紋旋(xuan)入到其(qi)開口端(duan)(duan)上(shang)，且鑲圈朝向閥(fa)(fa)(fa)(fa)內的(de)一(yi)端(duan)(duan)端(duan)(duan)部(bu)(bu)固定連接閥(fa)(fa)(fa)(fa)座(zuo)，球(qiu)體(ti)設置在(zai)閥(fa)(fa)(fa)(fa)腔內部(bu)(bu)兩閥(fa)(fa)(fa)(fa)座(zuo)之間(jian)，頂(ding)端(duan)(duan)與閥(fa)(fa)(fa)(fa)桿(gan)相連，閥(fa)(fa)(fa)(fa)桿(gan)中(zhong)上(shang)部(bu)(bu)外周設有填料密封組件(jian)，當借(jie)助手柄或其(qi)他驅動裝(zhuang)(zhuang)置在(zai)閥(fa)(fa)(fa)(fa)桿(gan)上(shang)端(duan)(duan)施加相應的(de)轉矩傳遞(di)給球(qiu)體(ti)，使球(qiu)旋(xuan)轉90°時(shi)，圓(yuan)球(qiu)的(de)通(tong)孔則(ze)會與閥(fa)(fa)(fa)(fa)體(ti)通(tong)道(dao)中(zhong)線(xian)重合或垂直，這(zhe)樣(yang)閥(fa)(fa)(fa)(fa)便完成(cheng)了全開或全關的(de)動作(zuo)。本產品具(ju)有流體(ti)阻(zu)力小，結構簡單，體(ti)積小，重量輕，緊密可靠，維(wei)修簡便等優(you)點。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 2 | 閥體鑲圈 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 8 | 螺 栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 氣體低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | ||||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | ||||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
| 檢驗試驗 | API 598-2016、API 6D-2014 | ||||

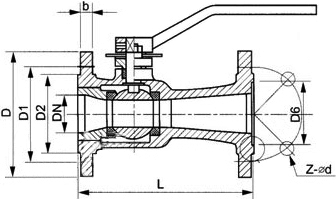

| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | ||
| d | L | d | L | ||||
| 150 | ? | 13 | 108 | 300 | ? | 13 | 140 |
| ? | 19 | 117 | ? | 19 | 152 | ||
| 1 | 25 | 127 | 1 | 25 | 165 | ||
| 1 ? | 32 | 140 | 1 ? | 32 | 178 | ||
| 1 ? | 38 | 165 | 1 ? | 38 | 190 | ||
| 2 | 49 | 178 | 2 | 49 | 216 | ||
| 2 ? | 62 | 190 | 2 ? | 62 | 241 | ||
| 3 | 74 | 203 | 3 | 74 | 282 | ||
| 4 | 100 | 229 | 4 | 100 | 305 | ||
| 5 | 127 | 254 | 5 | 127 | 381 | ||
| 6 | 150 | 267 | 6 | 150 | 403 | ||
| 8 | 201 | 292 | 8 | 201 | 419 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠法蘭球閥產(chan)品，咨詢(xun)時煩請(qing)告知公稱(cheng)(cheng)壓力、公稱(cheng)(cheng)通徑、閥(fa)體和內(nei)件材質(zhi)、使(shi)用介質(zhi)、工作溫度、法蘭執行(xing)標(biao)準及端面形式等，本產(chan)品結(jie)構長(chang)度有(you)球(qiu)閥(fa)、截止(zhi)閥(fa)、閘閥(fa)等三種(zhong)，如無要(yao)求默認(ren)為球(qiu)閥(fa)尺寸。
